L'APRS c'est quoi ?

mais c'est (pas) très simple !

L'APRS c'est quoi ?

J'avais toujours eu l'intention de pratiquer ce mode numérique, mais faute de renseignements, de conseils, faute de connaissance et faute de matériel, je n'avais pas réussi à démarrer par moi même. L'achat d'un TNC PacComm 320 a permis de démarrer cette activité. Aujourd'hui, les premiers essais sont effectués, mais il me reste encore beaucoup de mystères à élucider !  Les informations sont très difficiles à trouver même sur Internet. Les sites ne s'adressent pas vraiment aux débutants mais aux spécialistes en APRS qui réalisent des articles pour eux mêmes.

J'ai commencé il y a plus d'un an, avec la réception des ballons en juin 2005 et en utilisant le logiciel UI-VIEW que j'ai téléchargé. Pour l'instant, faute de temps, je ne ferai qu'une rapide description de la configuration actuelle utilisée semble-t-il avec succès. La suite de cette rubrique donnera plus de détails, mais n'étant pas un expert il me sera impossible de tout détailler et de tout justifier. Je veux simplement témoigner qu'il n'est pas évident de pratiquer cette activité pour un OM isolé, ne bénéficiant pas des conseils de spécialistes. Les informations que je donne ne sont que des notes mises au propre, mais pouvant servir à d'autres OMs débutants, y compris moi même,  tout au moins je l'espère.

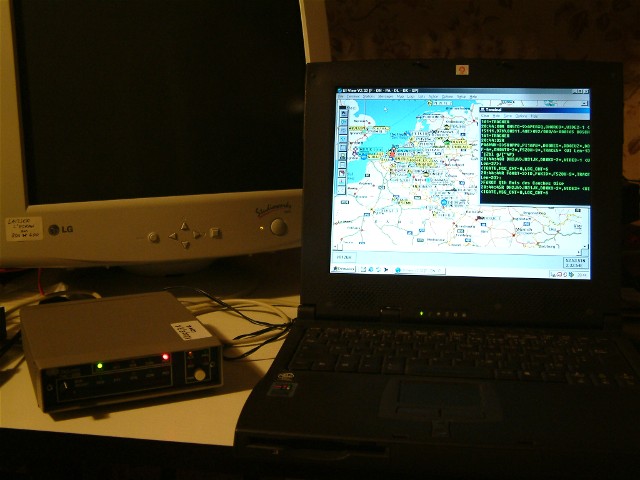

ma configuration matérielle :

--- UI-VIEW 2.39  sur PC Portable. ( WIN ME ).

--- Cordon RS232.

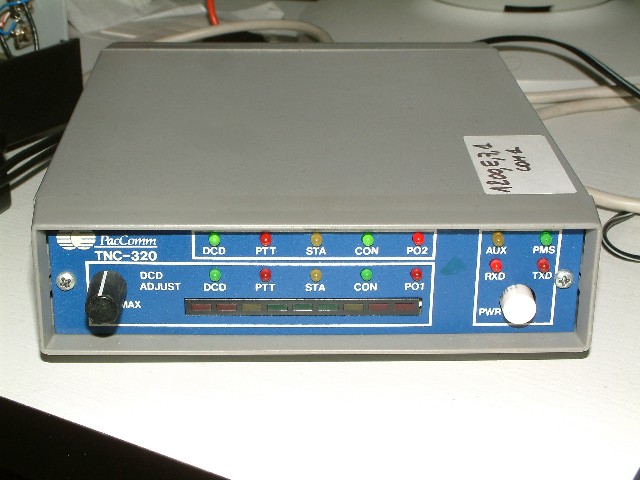

--- TNC PacComm 320. ( Voir photo ci dessous ).

--- Transceiver station fixe, entrée par la prise micro, sortie par la prise casque.

Le TNC-320 est utilisé comme modem. Cet appareil est peu courant, il a été trouvé à la brocante de La Louvière. Le port 2 ( VHF ) est utilisé. A l'allumage de ce TNC seules les leds DCD ( Verte ) et PO2 ( Rouge ) sont allumées. Relier le TNC au PC Portable avec le câble RS232 ( utiliser votre ancien portable avec une sortie RS232 ), et le TNC au transceiver avec du câble blindé, avec les fils MICRO, PTT et masse. Le TNC et le PC portable sont alimentés par le secteur mais avec un transformateur à rapport 1/1 (  230/230 volts ) de puissance suffisante. La prise Phone est utilisée pour capter la BF, et la prise Micro pour le PTT et l'entrée MICRO. Commencer par un volume BF faible et si nécessaire remonter un peu le réglage. La fréquence utilisée pour l'APRS en France est 144,800 MHz simplex sur la bande VHF.

Réception des trames APRS avec le logiciel : PROCOMM

--- pour changer la configuration faire ALT-P

--- les réglages sont :  1200,E,7,1  et port du PC com 1  ( vérifier si c'est bien le cas ).

--- les trames défilent sur l'écran.

Réception avec le logiciel : UI-VIEW V2.39

--- ouvrir le logiciel, attendre l'installation et mettre le mode Terminal pour pouvoir observer le passage des trames APRS.

--- configurez le logiciel UI-VIEW comme ceci :  allez dans SETUP et ensuite COMMS SETUP :

vitesse de 1200 bauds, 7 bits, stop bits 1, port com 1 ( si c'est votre port RS232 utilisé, la souris est branché ailleurs, USB ou mini-DIN ), parity none, handshaking = none, hostmode = KISS.

pour la réception des ballons, j'utilise une autre configuration :

vitesse de 1200 bauds, 7 bits, stop bits 1, port com 1, parity none, handshaking = RTS/CTS, command file : GENERIC, hostmode = none.

Conseil :  il me semble que UI-VIEW "plante", si vous faites un changement de configuration COMMS SETUP quand vous faites de la réception APRS.

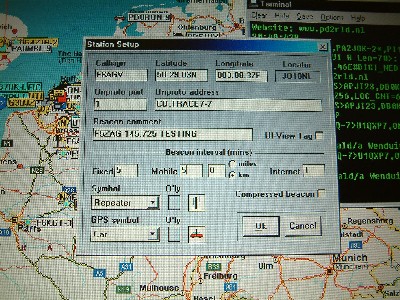

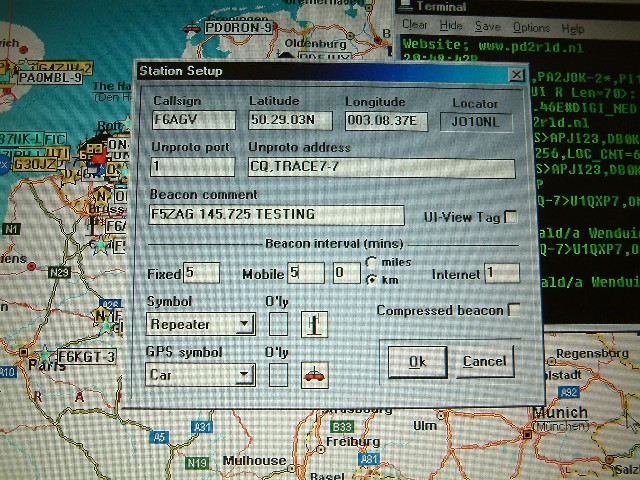

--- allez dans STATION SETUP, comme ci-dessus et rentrez votre indicatif ( callsign ) ainsi que vos coordonnées GPS et le QRA LOCATOR. Une erreur de position doit être évitée sous peine de voir votre icône dans la mer du Nord, ou en Sibérie !

par exemple :  callsign  F8XYZ  latitude  50.00.05N  longitude  004.08.35E   locator  JO15AB

Beacon intervals :   Fixed 5  Mobile 2   Unproto port 1   Unproto address  CQ,TRACE7-7

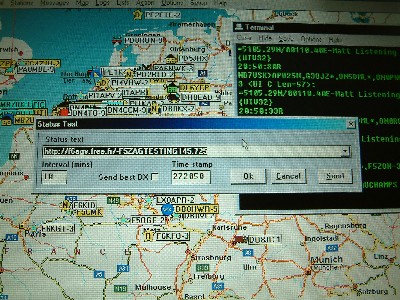

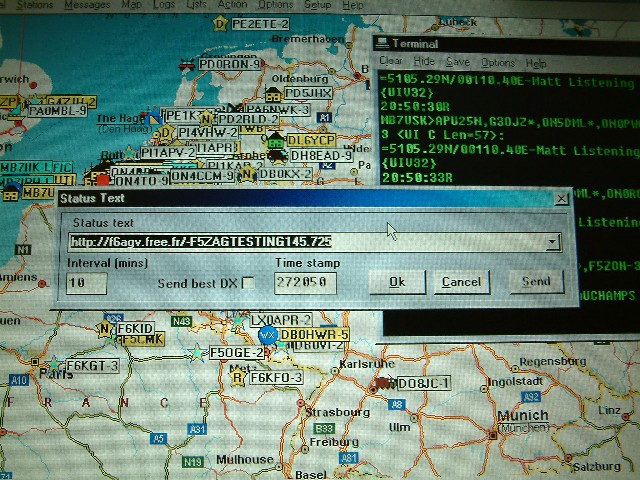

--- allez dans STATUS TEXT, comme ci-dessus et rentrez un message ou une information du genre :    http://f6agv.free.fr/- j'écoute le 145.475 MHz.

--- en attente de signal, les leds DCD et PO2 sont allumées.

--- en réception d'un signal, en plus on a les leds CON et RXD allumées pendant la transmission.

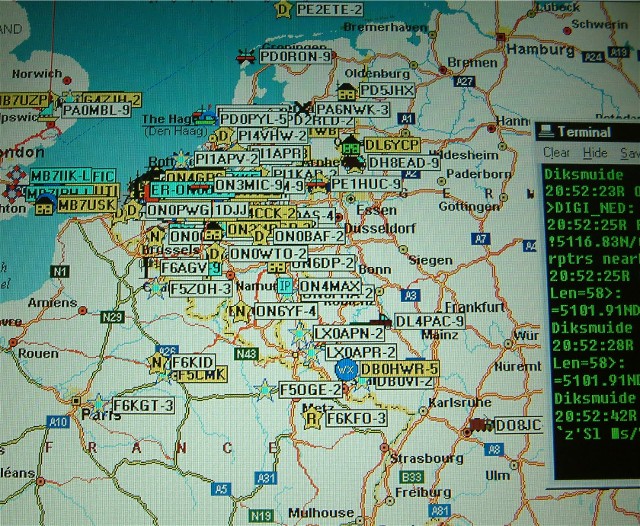

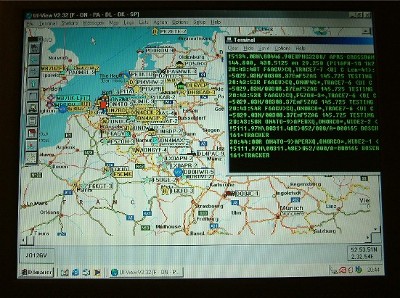

--- les icônes des stations apparaissent sur la carte (carte à choisir dans la liste proposée : MAP) et UI-VIEW donne l'indicatif de chaque station en synthèse vocale!

--- les trames sont visibles simultanément si vous optez pour l'option TERMINAL.

--- si rien ne se passe, éteindre le TNC, et le rallumer de suite ( bouton PWR en façade ). Le message Paccomm TNC-320 défile et ensuite viennent les trames APRS.

--- pour ce qui est de l'émission, UI-VIEW délivre votre indicatif et vos coordonnées périodiquement, les diodes leds TXD et PTT s'allument à ce moment précis, assez fugitif. Le transceiver passe alors en émission un court moment pour transmettre votre trame.

--- si rien ne se passe, vérifier la configuration STATION SETUP et programmer un intervalle de temps plus court : 2 minutes.

--- si rien ne démarre, coupez le PC et redémarrer.

La suite sera consacrée au chargement d' UI-VIEW et à son installation, son enregistrement, sa configuration en profondeur. Mais, attention encore une fois, je ne suis un spécialiste de ce logiciel, ni de l' APRS. Pour en savoir plus sur UI-VIEW, je recommande de s'inscrire à la liste UI-VIEW, mais il y a au moins 10 messages par jour dans la langue anglaise. Si vous avez quelques renseignements supplémentaires pour les débutants, contactez moi, merci.

Un autre article sera consacré à l'APRS avec le module TINY TRACK et un autre sur l' APRS avec le TM-D700E.

à suivre,
