Le bloc Relais émetteur-récepteur est alimenté sous la tension de 13,8 V. Une protection par fusible est prévu pour le récepteur et pour l'ensemble émission. Les liaisons vers les cavités se font par des cordons branchés sur des socles N. Les liaisons vers la logique de commande se font à partir des cordons suivants :

DB25 :  25 broches,  les numéros des broches sont gravés sur le support à l'avant et à l'arrière.

CORDON SWRX : switches récepteur RX1.

CORDON RX1 :  signal squelch ( contact de relais ), signal S-Mètre ( RSSI ), line "out" basse fréquence réception 600 ohms.

HP :  vers le haut-parleur sur le rack. cette liaison est interne au rack.

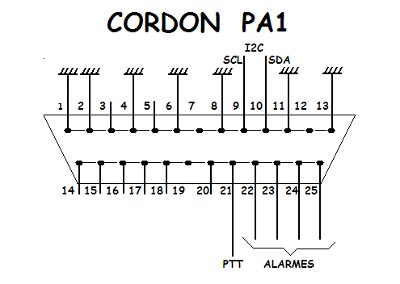

CORDON PA1 :  avec la commande PTT pour l'émission, et les alarmes de contrôle émission ( direct, réfléchi ).

CORDON SWTX1 : switches émetteur TX1 ( exciter ).

idem SW

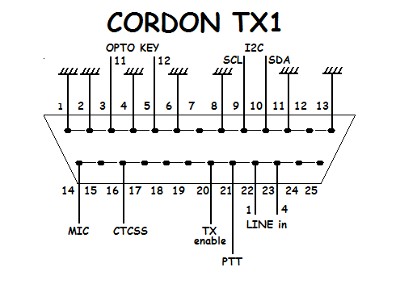

CORDON TX1 :  PTT pour passage en émission, option CTCSS interne, line "in" basse fréquence émission 600 ohms, option commande émission isolée par opto coupleur, témoin TX enable. Le microphone de service est branché en face avant.

Brochage des boîtiers :

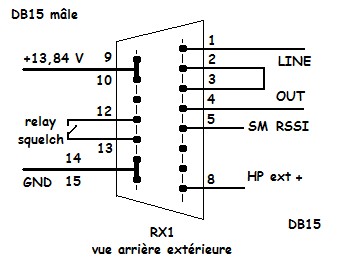

Récepteur RX1 :

Emetteur ( exciter ) TX1 :

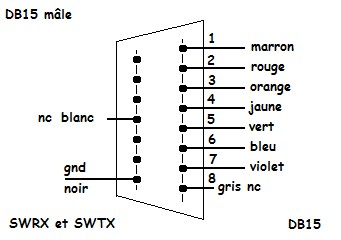

Switches SW RX et SW TX :

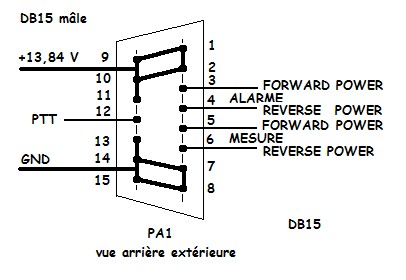

Emetteur PA1 :

Remarques :

Les broches 1,2,9,10 et 11 sont groupées de façon à laisser passer le courant important.

Les broches 7,8,13,14 et 15 sont groupées de façon à laisser passer le courant important.

Les alarmes sont :

--- broche 3 :  Puissance Directe

--- broche 4 : Puissance Réfléchie

Les mesures sont :

--- broche 5 :  Puissance Directe

--- broche 6 : Puissance Réfléchie

Voir page suivante :  câblage et modifications.
