C'est une histoire ancienne mais c'est l'occasion pour moi de montrer ce qu'on pouvait faire à l'époque avec un ordinateur relativement simple à utiliser mais aussi très performant avec son interface de gestion des entrées et sorties. Nous échangions des programmes et des images par la radio avec la carte son, entrée Mic et sortie Ear, car le réseau Internet n'existait pas.

Une simulation de la logique de relais FZ2UHF avait été faite à l'aide du fameux ZX Spectrum 48k de Sinclair en 1988. C'est une version V2.5 du logiciel de relais qui est utilisée. Pour faire fonctionner le relais il faut soit utiliser le clavier avec 8 touches qui simulent les entrées ( 1750, modulation...) et l'écran pour afficher les états des sorties ( TX, RXTX... ) ou travailler avec une véritable interface 8 entrées et 8 sorties pour faire des essais en réel. Ce qui fût fait pour des essais à un moment donné pour les premières mises au point des programmes. .

Le programme est écrit en Basic Spectrum donc facilement modifiable pour faire des mises au point, mais le modèle de ce programme est directement issu de la version V2.5 en langage machine et en assembleur 6802. Ce programme est disponible sur disquette pour les amateurs de Spectrum mais non compatible PC.

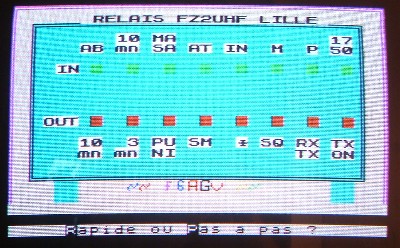

La ligne du haut concerne les "entrées", de droite à gauche, on distingue : l'entrée 1750 Hz ( capteur sur la BF ), l'entrée Porteuse ( pure ), l'entrée Modulation, une entrée globale (Modulation et Porteuse), l'arrêt télécommande, la marche télécommande ou suppression d'anti-bavard, l'entrée déclenchement de la balise, l'entrée de déclenchement anti-bavard. Les sorties, TX-ON, RXTX, SQ ( squelch ), la validation S-Mètre, l'indication relais en punition, le compteur anti-bavard de 3 minutes et le compteur de balise. Choix possible : rapide ou marche en pas à pas.

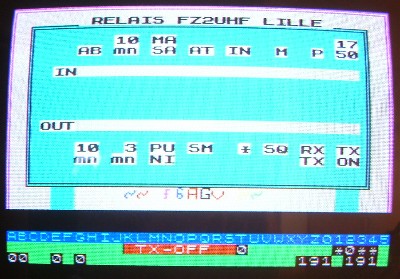

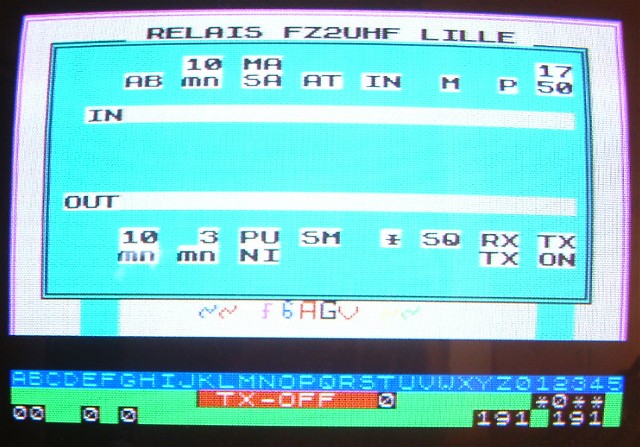

La barre du bas permet de visualiser toutes les indications utiles sur la marche du programme et l'évolution des différents paramètres ainsi que l'état de la logique à un moment donné. Ici, c'est "TX-OFF" qui signifie émetteur au repos.

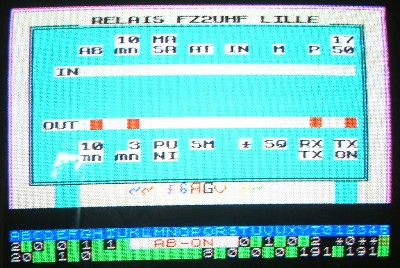

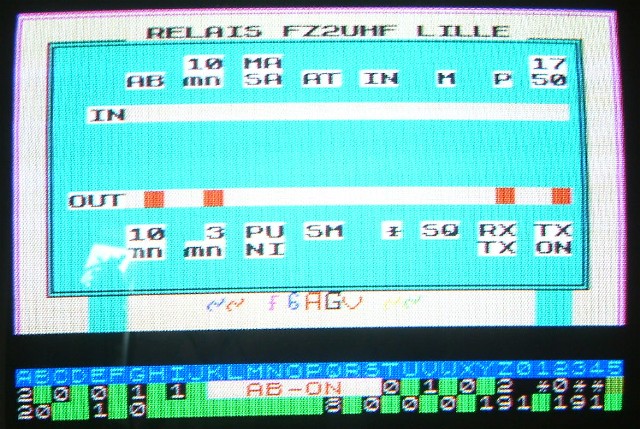

Sur cette vue d'écran, on distingue que l'émetteur est en marche TX-ON, la liaison RX-TX est établie, les compteurs de temps sont en marche. La séquence "AB-ON" signifie que l'anti-bavard est en marche, mais il n'y a pas de modulation, le relais va se diriger vers la coupure...

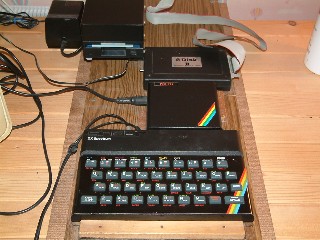

L'installation complète du ZX Spectrum : Le ZX Spectrum 48K couleur. L'interface Péritel. L'interface "magique" Béta-Disk". Le lecteur de disquettes 3,5 pouces. Le bloc alimentation du Spectrum. L'imprimante GP-50 n'est pas visible.

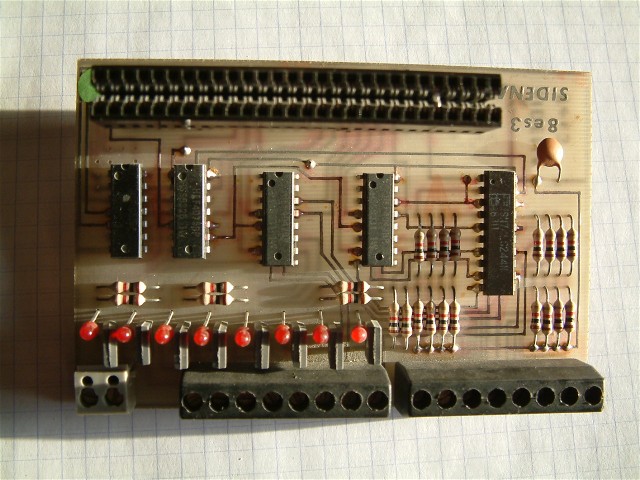

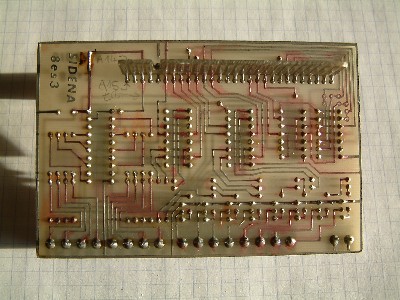

L'interface 8 entrées et 8 sorties pour ZX Spectrum 48k. En bas, à partir de la gauche, les bornes d'alimentation des sorties par transistors de puissance, le bornier des 8 sorties et celui des 8 entrées. En haut, le connecteur pour le bus du ZX Spectrum. Sur la photo juste au dessus, l'interface 8e 8s se branche sur le bus au niveau de la boîte "béta-disk". Remarque : pour éviter une cause de panne très fréquente avec le Spectrum, toutes les interfaces et le Spectrum sont installés sur un support en bois muni de réglettes en bois ou guides. Les éléments ne peuvent pas se déboîter de travers et causer un court-circuit entre broches.
