RELAIS REED (2)

Interface à relais Reed

Rôle de la diode : il faut faire attention à brancher la diode dans le bon sens !

Cette diode est indispensable, car elle supprime une tension induite aux bornes de la bobine du relais de l'ordre de 100 volts qui viendrait perturber gravement tout le montage et les autres circuits branchés sur la même alimentation et surtout produirait le claquage du transistor Tr par tension excessive Vce.

Bonne réalisation :   vue de la carte prototype et du typon comme exemple.

bien repérer les sens des composants : LM324, transistor, diode, condensateur et relais en vous aidant de la vue implantation ci-dessus.

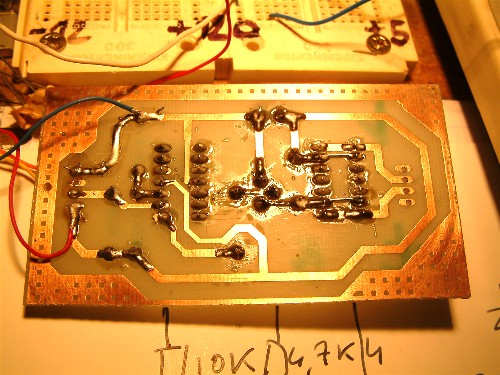

Vue cuivre pendant les essais.

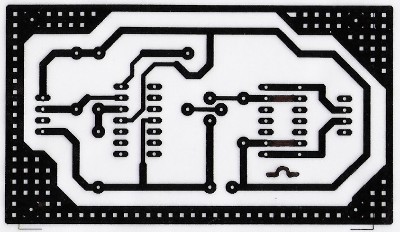

typon vue côté composants à titre d'exemple.

Documentation à charger AU FORMAT PDF  :

	54 ko	transistor 2N2222
	62 ko	transistor BC547
	427 ko	relais Reed MEDER DIP12-1A72-12L

Nota :  consultez la documentation des relais Reed pour bien le choisir, et le commander, de nombreuses options sont proposées. Avec la référence 12L ou 11L,  il n'y aura pas de diode interne, il faudra la prévoir à l'extérieur.
