CODEUR-DECODEUR UM3750

Schéma de l'émetteur RT6-433 avec le codeur UM3750 :

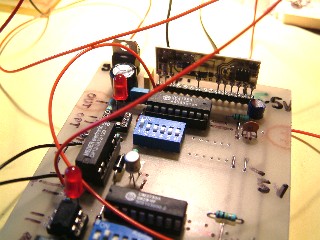

L'émetteur est désigné par la référence RT6-433 ( voir doc ). La tension normale d'alimentation est de +12 V, il ne faut pas dépasser 14 V. L'émission a lieu quand le contact ( REED ) se ferme. Sur la platine ci-dessus, on peut voir un potentiomètre multi tours de 22 Kohms en série avec une résistance de 82 kohms pour faire quelques essais de décalage de la fréquence des impulsions transmises. Sinon il suffit de placer une résistance de 100 kohms. Ne jamais dépasser une valeur de la tension sur le circuit codeur UM3750 de 11 volts maximum, sous peine de destruction du circuit. Si on fait le calcul, on aurait :

U alim = 12, 8  -   0,8  =  12 volts.  Si on désire une grande autonomie et une sécurité de fonctionnement en tension constante, il suffit d'ajouter au montage une alimentation avec un régulateur 12 volts à la place de la batterie 12,8 volts. La diode 1N4001 (2)  sert de protection contre les branchements à l'envers !

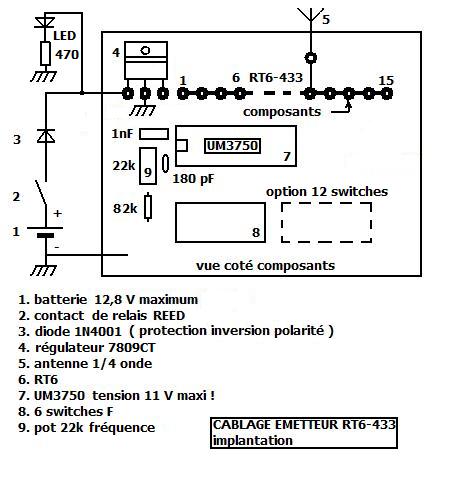

Implantation pour l'émetteur :

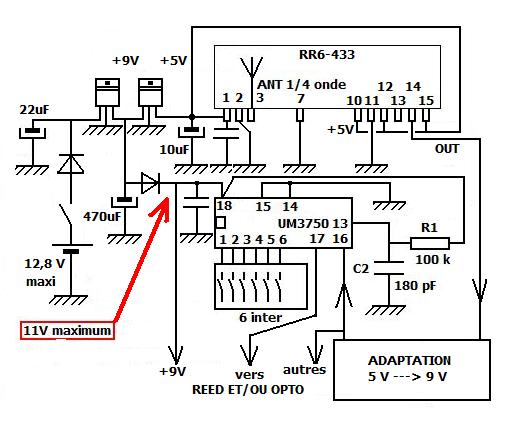

Schéma du récepteur et décodeur RR6-433 :

Le récepteur a pour référence RR6-433, il est associé au circuit UM3750. Celui ci sera positionné en décodeur avec sa broche 15 à la masse. L'alimentation du récepteur est impérativement en +5 volts et celle du circuit UM3750 est impérativement en + 9 volts. Pour éviter bien des problèmes avec les niveaux de tension d'alimentation il est indispensable d'utiliser 2 régulateurs de tensions : 7809CT et 7805CT. La diode sert de protection contre les branchements à l'envers !

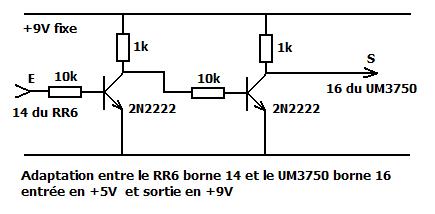

Il est impératif de conserver les valeurs de R1 et C2 identiques à celles de l'émetteur, sinon les signaux ne seraient pas à la même fréquence de transfert. La sortie du récepteur RR6 se fait sur la broche OUT, elle a un niveau de + 5 volts, or le décodeur ne peut pas fonctionner avec cette tension. Il est nécessaire de placer une adaptation pour passer de +5 V à +9 V. Cette adaptation fonctionne parfaitement et ne fait pas appel à des diodes pour chuter la tension ou autre dispositif délicat car jouant sur les caractéristiques des composants. Il s'agit tout simplement de faire commuter des transistors en interrupteurs et alimentés en +9 volts. Il faut utiliser deux transistors car le signal ne doit pas être inversé. Un circuit 4011 ferait la même adaptation ( 2 inverseurs NON en série ).

Il est possible de brancher plusieurs décodeurs UM3750 alimentés par la ligne +9 V et la sortie broche 16 marquée autres.

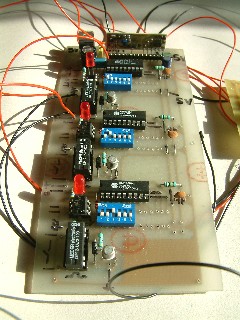

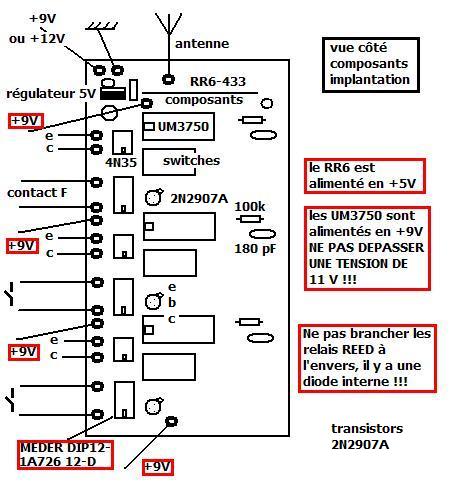

implantation du récepteur :

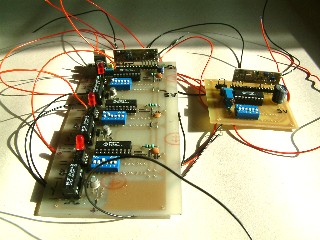

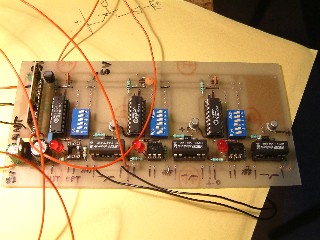

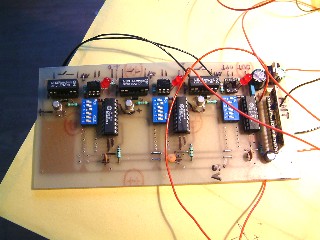

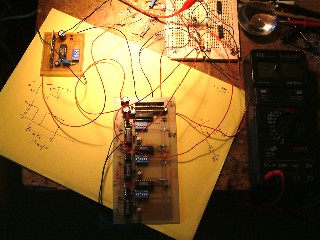

Cette platine comporte 3 décodeurs UM3750 alimentés en +9 volts. Le régulateurs 7809CT n'est pas visible sur ce circuit, il manque quelques composants non représentés.

Circuits de sortie :  possibilité d'une sortie sur contact de relais REED et/ou sur transistor opto coupleur,

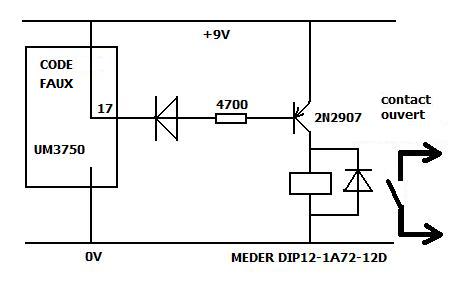

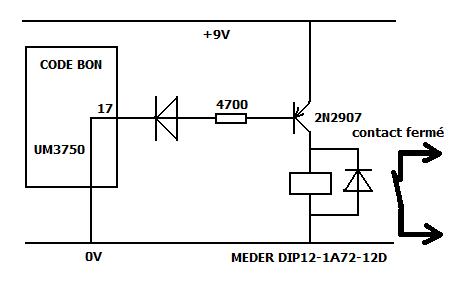

Circuit de sortie par relais REED :

Un transistor 2N2097 en commutation est utilisé pour la commande du relais REED. Attention, ce relais possède une diode interne, il faut respecter le sens de branchement sinon il y aurait un risque de claquage du transistor. Si le code est bon, alors le contact se ferme, sinon il reste ouvert. La sortie 17 du décodeur est donc au zéro volt permanent si le code est BON et au + 9 V si le code est FAUX. Pour conduire le transistor a besoin du courant de base, qui ne circule que si le décodeur est relié à la masse à la broche 17.

Circuit de sortie par opto coupleur 4N35 :

Même fonctionnement en ce qui concerne le décodeur UM3750. La bobine du relais REED est remplacée par une résistance de 470 ohms et 2 LEDs dont une à l'intérieur du boîtier opto coupleur 4N35. La diode LED extérieure peut visualiser l'état de la sortie. En cas d'utilisation simultanée d'un circuit REED et d'un circuit OPTO il est nécessaire de placer des diodes, cathodes reliées à la broche 17.

à suivre, nouvelle version du circuit imprimé.
