HORLOGE 4060B (2)

HORLOGE 4060B OSCILLATEUR EXTERNE

L'oscillateur peut être remplacé par un signal d'horloge externe à l'entrée RS ( broche 11 ). La sortie en broche 7 donne la fréquence FO3 qui est égale à la fréquence FOSC externe divisée par 16.

Le coefficient diviseur est égal à  2ⁿ⁺¹, par exemple pour la sortie FO3 :  n = 3  d'où  2³⁺¹  =  16. Les autres fréquences peuvent se déduire facilement avec le même calcul, pour les sorties O3 à O9 et O11 à O13. Le tableau ci-dessous donne des mesures Fosc, FO3 au fréquencemètre, FO3 par calcul :

La forme du signal de sortie est parfaite, dans tous les cas ci-dessus, tension de 5 volts rectangulaire..

Oscillateur extérieur à Quartz :    Schéma  avec une fonction Nand 4011

Nota : Laisser l'entrée 1 +Vcc INH au + 5 volts.

Signal de sortie de l'oscillateur externe 4 MHz ( 2 V/div et 0,2 us/div ).

Dans la version définitive la fréquence du Quartz sera de 4,096 MHz. Car on désire une fréquence de sortie à 1000 Hertz ( période de 1 ms ), sur la sortie O11 ( broche 1 ). Ce signal sera ensuite compté avec un compteur à base de circuits 4017.

On distingue à gauche le circuit 4001, oscillateur à Quartz, et à droite le circuit diviseur 4060B, les deux circuits 4017 du haut ne sont pas câblés. L'appareil à droite est un fréquencemètre branché sur une des sorties oscillateur ou diviseur. La fréquence du signal FO3 est de 250 000 Hz, soit une période de 4 uS, la forme est rectangulaire :

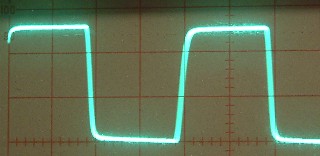

Signal de sortie FO3 de 250 000 Hz (  5 volts et 4 uS )
