HORLOGE 4060B (3) |

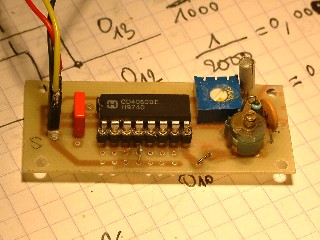

HORLOGE 4060B OSCILLATEUR QUARTZ
Le circuit intégré 4060B possède une fonction NAND ( entrées 12 et 11, sortie 10 ), le montage proposé est le même, mais il faut ajuster les valeurs de la résistance ( Rbias ) de 100 kohms à 1 Mohm, et du condensateur de 25 à 37 pF. Ce montage ne fonctionne pas avec les composants du montage externe et le Quartz de 4 MHz. Par contre, il fonctionne avec le Quartz de 32, 768 kHz prévu pour les horloges à Quartz.

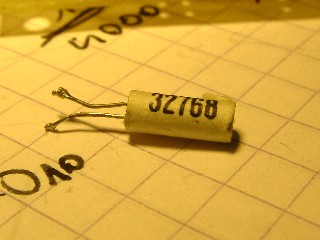

Quartz de 32,768 kHz pour horloge.

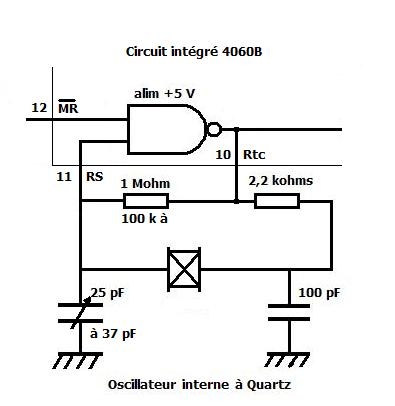

Montage oscillateur interne 4060B.

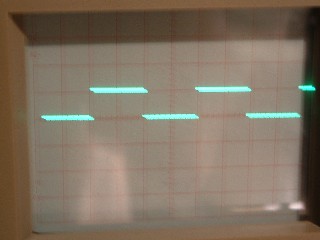

Signal de sortie à 1024 Hz.
La fréquence de l'oscillateur est celle du quartz : Fosc = 32768 Hz.
| Fosc = 32768 Hz | BROCHES | SORTIES | DIVISION PAR |
| B1 = 16384 Hz | 2 | ||
| B2 = 8192 Hz | 4 | ||
| B3 = 4096 Hz | 8 | ||
| B4 = 2048 Hz | 7 | O3 | 16 |
| B5 = 1024 Hz | 5 | O4 | 32 |
| B6 = 512 Hz | 4 | O5 | 64 |
| B7 = 256 Hz | 6 | O6 | 128 |
| B8 = 128 Hz | 14 | O7 | 256 |
| B9 = 64 Hz | 13 | O8 | 512 |
| B10 = 32 Hz | 15 | O9 | 1024 |
| B11 = 16 Hz | n'existe pas | 2048 | |
| B12 = 8 Hz | 1 | O11 | 4096 |
| B13 = 4 Hz | 2 | O12 | 8192 |
| B14 = 2 Hz | 3 | O13 | 16384 |
La dernière sortie O13 donne une fréquence de 2 Hz, avec une autre bascule il est possible d'obtenir une fréquence de 1 Hz, soit une impulsion par seconde.
typon coté cuivre circuit 4060B oscillateur RC
typon coté cuivre circuit 4060B oscillateur Quartz
Charger le data book du 4060B en format PDF ( 1,2 Mo ) :
cliquez ici pour télécharger le document
|
