Dessin des circuits imprimés avec LAYO1

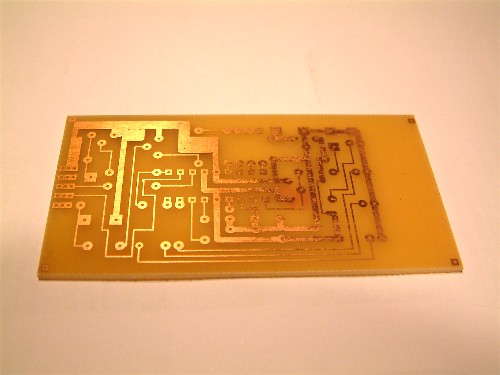

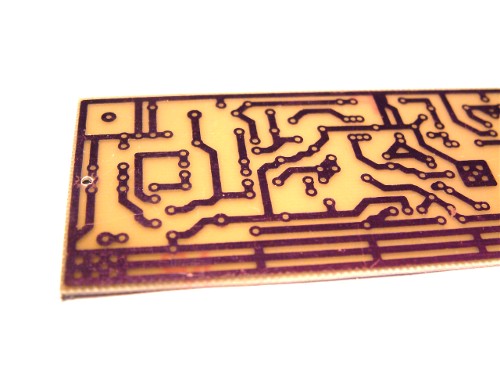

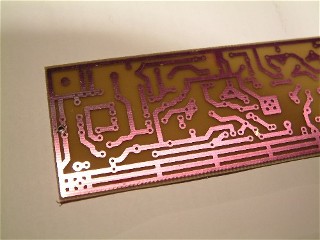

plaque terminée
rem Pour remplacer une Pastille par une autre, définir une nouvelle dimension : |
--> D --> Pastilles --> G --> définir |
--> D --> Pastilles --> Remplacer --> D |
4. Tracer les pistes :
rem Couche 1 : Simple Face et Couche 2 : Double Face |
rem Pour changer de couche : |
--> L --> déplacer le curseur avec les flèches horizontales du clavier --> G |
rem Pour visualiser les différentes couches à l'écran : |
--> D --> un tableau apparaît à l'écran |
--> descendre le curseur rouge sur F8 toutes --> G --> |
ou--> curseur sur F1 Couche 1 --> G |
ou--> curseur sur F2 Couche 2 --> G |
rem La couche 0 est réservée aux pastilles. |
rem La couche 8 est réservée à l'implantation des composants. |
rem La couche 9 est réservée à l'implantation du texte. |
--> D --> Tracer --> Définir Stylo --> G --> Sélect |
--> choisir le stylo de 1 à 7 |
rem Par exemple Stylo 3 de 1,59 mm |
--> ESC |
rem Raccourci pour choisir l'épaisseur |
--> P --> Choisir --> G |
rem Une piste ne peut commencer que sur une pastille ou un composant |
rem Elle peut finir n'importe où |
rem Tracer une piste : |
--> D --> Tracer --> G --> Tracer --> G ( Trac.Pu. ) |
--> pointer une pastille --> G --> avancer --> G ( pour fixer le trait ) |
--> D ( pour finir ) |
--> D ( pour quitter Tracer piste ) |
rem Pour effacer une piste : |
--> D --> Tracer --> Supprimer --> G ( Effac.ligne ) |
--> pointer une piste --> G |
com la piste clignote et message trouvé ? |
--> G |
com la piste est effacée |
rem les résidus graphiques vont disparaître |
--> D ( pour finir ) --> D ( pour quitter le mode Tracer ) |
rem Pour modifier la trajectoire d'une piste : |
--> D --> Tracer --> Editer --> G ( Editer ) |
--> positionner sur la piste --> G --> Trouvé ? --> G --> modifier le tracé |
--> G --> D ( pour quitter ) |
photos : Alain F6AGV
