Dessin des circuits imprimés avec LAYO1

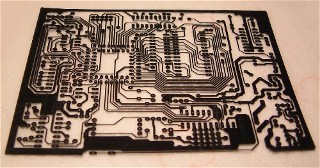

typon double face terminé avec LAYO1

5. Implantation des composants :



rem   elle se fait sur la Couche 8
-->   L   -->   flèche   -->  Couche 8   -->   G

Des composants se trouvent déjà dans une banque, il faut chercher le composant dans un des répertoires de la bibliothèque et l'implanter sur le circuit. Exemple : placer un ampli OP ( ampli ou comparateur ).



-->   F3   com   fenêtre Select   ou-->   librairies
                                               ou-->   répertoires
-->   descendre sur répertoire   -->   G   -->   F9
com   la liste des répertoires LAYO1 apparaît :
lmc\connect\   pour Connecteurs
lmc\active\      pour Diodes, Redresseurs, Transistors, Régulateurs, Supports de circuits intégrés...
lmc\devices\    pour Relais, Transformateurs, Fusibles...
lmc\passives\  ..................
lmc\symbols\  ..................
-->   descendre sur lmc\active\ ( en rouge )   -->   G   -->   choisir DIL-08  ( en rouge )   -->   G   -->
com   le composant apparaît sur la grille
rem   il n'est pas nécessaire d'indiquer un type avec édit type :    -->   D
rem   ou une référence avec édit référence   -->   D   ( Multi_Cmp )
rem   on peut le faire en mode texte
-->   déplacez le composant avec la souris
rem   la flèche pointe un repère sur le composant
-->   D   pour fixer le composant et sortir du mode
-->   F3
com   la ligne C : \LAYO1EE\LMC\ACTIVE\DIL-08   apparaît en haut,
-->   pas de changement ?   ou-->   G
                                          ou-->   F9   com   fenêtre Select   ou--> librairies
                                                                                              ou-->  répertoires
-->   édit type   -->   D   -->   édit référence   -->   D   ( Multi_cmp )
-->   F2  ( pour pivoter le composant )   -->   D  ( pour sortir )



rem   Effacer un composant :
-->   B   ( Prenez Block )   -->  cliquez sur le composant   ( il apparaît en blanc )  ( Multi_Cmp )
-->   DEL  ( ou Suppr )  com  effacer oui ou non ?   -->   flèches  -->  oui  -->  G
-->   annulation connections oui ou non ?  -->  non  -->  G
com   le composant a disparu  -->   D  ( pour quitter )



rem   Déplacer un composant :
-->    B   ( Prenez Block )   -->   cliquez sur le composant  ( il passe en blanc )
-->    déplacez le composant
-->    le faire pivoter éventuellement avec F2   -->   D   -->   D

6. Placer du texte sur le typon :



rem   Placer du texte :
rem   Le texte se place sur la Couche 9
-->   D   -->  Tracer  -->   Texte   -->   G
com   C : \LAYO1EE\FNT\FONT   -->   G
com   une fenêtre apparaît avec Entrée, Couche, Stylo, Echelle, Option
-->   Couche  -->   9   -->  G   -->  Echelle   -->   fenêtre entrer échelle texte 1...100  8 en rouge
-->   entrée   -->   entrer texte  -->   ex : DCF77   -->   G
-->   déplacez la flèche verte avec le texte en dessous
-->   G   -->   D
-->   visualisez le texte   -->  L   -->   9   -->   G

7. Sortir le typon sur imprimante :  (solution ancienne)

L'imprimante utilisée est du type HP 690 C, cartouche noire HP 51629a  ou  type 29 ou équivalent ( attention à la précision ).

Papier calque :  90 grammes / m2



rem   attention de ne pas imprimer les silhouettes des composants, n'imprimez que le cuivre.
-->   centrez le dessin sur l'écran : Z   -->   Z
-->   sélectionnez la couche à imprimer  (  simple face ou double face )
ou-->   L   -->   Couche 1   -->   G
ou-->   L   -->   Couche 2   -->   G
-->   D   -->   Options   -->   G   -->   Impression Test
rem   Procéder de même  pour sortir les couches 1, 2 ou 8

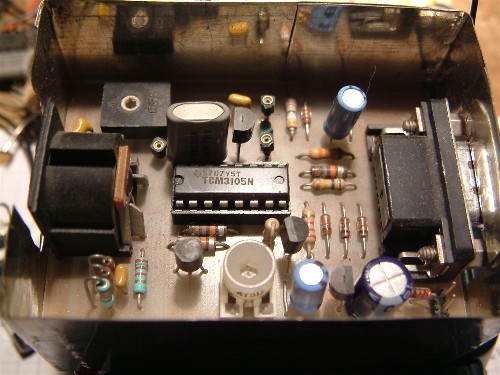

modem BAYCOM réalisé avec toute la méthode décrite
